LEDwall per Control Room e Sale Operative 24/7:
Display Fine-Pitch, Ridondanza e Continuità Mission-Critical.

1. Il Superamento del Videowall LCD Tradizionale

Nelle sale operative non c'è margine per l'indecisione. Eppure, per oltre dieci anni, i centri di controllo sono stati realizzati affiancando monitor LCD industriali. I produttori hanno assottigliato le cornici fino a 0,88 mm. Uno sforzo inutile: la fisica dell'LCD è arrivata al capolinea.

Una cornice, per quanto sottile, resta una riga nera che taglia in due una targa automobilistica, una coordinata GPS o un diagramma unifilare SCADA. In una sala di crisi, quel millimetro mancante può causare un errore di valutazione disastroso.

2. Tecnologia Fine-Pitch: COB vs GOB per Ambienti a Visione Ravvicinata

Nelle control room di grandi dimensioni, gli operatori siedono a distanze comprese tra 1,2 e 3,5 metri dallo schermo. A questa prossimità visiva, l'SMD convenzionale mostra la corda: i diodi sporgenti sono vulnerabili agli urti durante le manutenzioni e soffrono i riflessi delle lampade a soffitto.

Per il monitoraggio ininterrotto 24/7 si aprono due alternative ingegneristiche:

• Diamond COB Flip-Chip — Lo standard d'eccellenza per sale operative e SOC: I micro-chip LED Flip-Chip microscopici (passi ultra-fini P0.78 mm, P0.93 mm e P1.25 mm) vengono saldati a rovescio direttamente sul circuito stampato PCB senza cavi di bonding, incapsulati in una matrice nanotecnologica opaca. Offre neri assoluti con contrasto reale fino a 15.000:1 – 20.000:1, superficie monolitica antiurto e antipolvere (IP54 frontale), protezione da cariche elettrostatiche (ESD fino a 8 kV) e dissipazione conduttiva che abbassa la temperatura di giunzione di 10–14 °C. Longevità utile certificata oltre 100.000 ore e commutazione di ridondanza seamless a zero frame.
• GOB (Glue on Board) — Solidità meccanica a budget ottimizzato: Applicazione di una resina ottica termoindurente sopra una matrice SMD fine-pitch. Protegge il pannello da collisioni accidentali del personale e garantisce un'eccellente manutenibilità a costi inferiori al COB nativo: la scelta d'elezione per passi da P1.25 a P1.86 mm.

Laboratorio VeroLED · Collaudo Spettroradiometrico

Collaudo spettrale in laboratorio

Punto di Bianco D65 e Tolleranza Cromatica ΔE < 1.5 a Banco Ottico

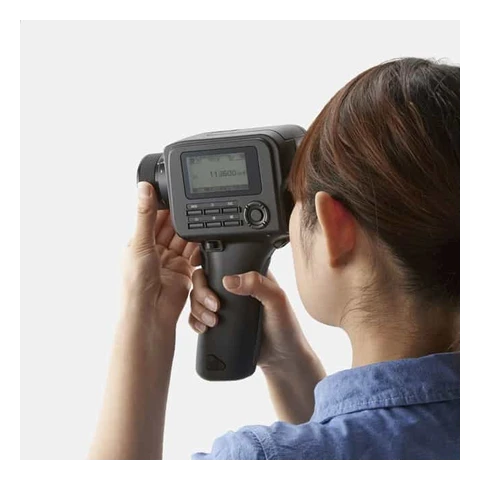

Nelle sale operative multi-monitor, la difformità cromatica tra moduli affiancati genera un rapido affaticamento cognitivo. VeroLED non si limita a installare i moduli: nel proprio laboratorio metrologico esegue la calibrazione spettrale a banco ottico con spettroradiometro Konica Minolta CS-160 e analizzatori UPRTEK MK350S. Ogni installazione riceve un report peritale di collaudo con matricola dello strumento e coordinate cromatiche certificate CIE 1931.

3. Architettura di Ridondanza Hardware 24/7 (Zero SPOF)

Nelle infrastrutture critiche (difesa, aeroporti, centrali termoelettriche, telecomunicazioni), l'oscuramento anche temporaneo di un settore dello schermo durante una situazione di emergenza è inammissibile. L'ingegneria VeroLED applica il principio dell'eliminazione del Single Point of Failure (SPOF) su tutti e tre i livelli architetturali:

A. Ridondanza Elettrica Hot-Swap (Dual PSU)

Ogni cabinet LEDwall è equipaggiato con due unità di alimentazione industriali a commutazione (PSU) a basso profilo (Mean Well a elevata efficienza con PFC attivo ≥ 0,95). Ciascun alimentatore è dimensionato per sostenere autonomamente il 100% del carico massimo del cabinet. I due alimentatori sono collegati a due dorsali di alimentazione distinte:

• Ramo A: Linea elettrica principale stabilizzata;
• Ramo B: Linea di soccorso sotto gruppo di continuità (UPS) e gruppo elettrogeno d'emergenza.

La commutazione avviene tramite diodi Schottky di disaccoppiamento in microsecondi: se uno dei rami elettrici o una delle ventole interne fallisce, l'altro alimentatore assorbe il carico all'istante senza produrre alcuna variazione di luminosità o riavvio dei micro-controller.

B. Ridondanza di Segnale Video ad Anello (NovaStar Loop Backup)

La trasmissione dei pacchetti video avviene attraverso schede di ricezione a bordo cabinet collegate mediante un'architettura ad anello chiuso bidirezionale (NovaStar Dual Loop Redundancy):

• Il cavo principale (Primary Line) parte dalla porta 1 del processore video centrale ed entra in cascata nel primo cabinet fino all'ultimo;
• Il cavo di riserva (Backup Line) parte da una porta Gigabit secondaria e si connette all'ultimo cabinet in direzione inversa.

In caso di rottura di un cavo di rete Ethernet, tranciamento accidentale o disconnessione di una scheda ricevente intermedia, il controller rileva l'interruzione e inverte istantaneamente la direzione di trasmissione dei dati dal capo opposto dell'anello in meno di un frame video (<16 millisecondi), prevenendo l'oscuramento di qualsiasi modulo a valle.

4. Comfort Visivo ed Ergonomia Cognitiva nei Turni Continuativi

Le sale operative impongono turni prolungati di 8–12 ore in ambienti spesso a illuminazione controllata o parzialmente oscurati. L'adeguamento ai criteri ergonomici della medicina del lavoro (norme ISO 9241-307 sulla qualità visiva dei display per videoterminalisti) richiede un'accurata progettazione fotometrica:

5. Architettura Aperta VeroLED vs Sistemi Chiusi Monolitici a Standard Proprietario

I sistemi monolitici proprietari propongono display di fascia altissima che tuttavia impongono all'ente pubblico o all'azienda privata forti vincoli architetturali ed economici:

• Processamento Proprietario Chiuso: richiedono l'utilizzo esclusivo dei loro controller proprietari; l'integrazione con matrici KVM terze o l'aggiornamento a nuovi standard di compressione richiede la sostituzione dell'intera elettronica di testata.
• Dipendenza Logistica Estera: in caso di guasto ai moduli LED o al controller, l'assistenza si appoggia a centri logistici remoti d'oltreconfine, con tempi medi di RMA (rientro e riparazione) che possono variare da 4 a 12 settimane.
• Costi di Manutenzione Annuali Elevati (SLA): i contratti di manutenzione estesa post-garanzia possono incidere fino all'8–15% del valore dell'impianto ogni anno.

L'approccio ingegneristico di VeroLED unisce la qualità dei migliori componenti mondiali a un'architettura aperta e all'assistenza diretta sul territorio:

• Interoperabilità Aperta Totale: controller video NovaStar di riferimento industriale (serie flagship COEX MX, matrici modulari H Series con schede KVM-over-IP integrate), compatibili nativamente con qualsiasi software di sala controllo e regia (Datapath, VuWall, Matrox);
• Laboratorio Tecnico al CIS di Nola (Napoli): collaudo, riparazione a livello di micro-componente, ricambi cromaticamente abbinati conservati per oltre 10 anni e tempi di ripristino in 24–48 ore;
• Noleggio Operativo per Ledwall e Videowall: possibilità di acquisire l'intera infrastruttura a canone mensile deducibile, con l'assicurazione del bene compresa e la telemetria predittiva remota H24 Fleet Monitor PRO inclusa nel noleggio; manutenzione e ricambi sul posto fanno capo a un contratto di assistenza separato, chiarito prima della stipula.

6. Dimensionamento Ingegneristico: Formule di Calcolo e Layout

Per dimensionare correttamente la parete video di una sala operativa, il calcolo della risoluzione nativa e del pixel pitch segue due formule cinematico-ottiche. Può sperimentare direttamente le combinazioni con il nostro calcolatore passo pixel e distanza di visione:

7. I 7 Punti da Inserire nel Capitolato Tecnico di Gara

Prima di approvare una fornitura per una sala controllo, un centro monitoraggio o uno studio televisivo, il comitato tecnico o il progettista deve verificare la presenza dei seguenti requisiti inderogabili (utilizzabile anche attraverso il nostro generatore di capitolato tecnico RUP per display e videowall):

1. Tecnologia Modulo: prescrivere COB o GOB con rivestimento ottico antiriflesso (AG) e contrasto statico minimo ≥ 10.000:1;
2. Ridondanza di Alimentazione: doppio alimentatore PSU per cabinet in parallelo hot-swap con ingressi separati su linee indipendenti;
3. Ridondanza di Segnale: cablaggio Gigabit ad anello chiuso NovaStar Loop Backup con failover automatico < 16 ms;
4. Frequenza di Scansione: refresh rate ≥ 3.840 Hz misurabile a qualsiasi livello di luminosità con profondità colore ≥ 14-16 bit;
5. Manutenibilità Frontale Totale: estrazione magnetica dei moduli e delle schede elettroniche dal fronte senza spazio posteriore d'ispezione;
6. Certificato di Taratura Fotometrica: rilascio obbligatorio del collaudo a spettroradiometro (CIE 1931 x,y, luminanza e Delta E < 1.5) con matricola dello strumento;
7. Lotto di Ricambi Abbinato: garanzia contrattuale di fornitura di moduli di scorta provenienti dal medesimo lotto di binning cromatico per almeno 5 anni.
