Componenti di un ledwallPackage LED, driver e alimentatori
I componenti di un ledwall — package LED, driver IC, alimentatori e control system — decidono se lo schermo esiste ancora fra otto anni. Perché il passo, da solo, non dice nulla sulla durata lo spieghiamo in il passo è l'ultima cosa che si sceglie. Quello che conta sta tutto qui sotto — e si verifica con un datasheet in mano, uno per uno.
Il chip LED
Filo di bonding, corpo del package, quanto lavora rispetto al suo limite. È il componente che invecchia per primo e l’unico che non si può sostituire senza rifare il modulo.
Il driver IC
Corrente per canale, uniformità fra canali e fra integrati, tensione di ginocchio, catodo comune. Decide quanta corrente serve per fare quella luce — e quanto calore si produce per ottenerla.
Il PCB
Spessore del rame, numero di strati, finitura. È il percorso con cui il calore lascia il LED: sotto un certo spessore non c’è dissipatore che tenga.
Cablaggi e connettori
Sezione dei conduttori, tenuta dei connettori, qualità dei contatti. È dove nascono i guasti che sembrano guasti del LED.
L’alimentatore
Rendimento e fattore di potenza, non solo durata. Un alimentatore che dura dieci anni al 50% di rendimento si paga in corrente ogni giorno per dieci anni.
Passo e luminanza
Il passo lo decide la distanza di visione, i NIT li decide lo scan. Sono il risultato delle scelte di sopra, non il punto di partenza.
Operiamo secondo la Guida Blu dell'Unione Europea con la qualifica giuridica di Fabbricante Legale UE: definiamo l'ingegneria optoelettronica e la distinta base proprietaria (BOM), deteniamo il Fascicolo Tecnico di Costruzione (TCF) e rilasciamo la Dichiarazione di Conformità (DoC) a nostro nome (Direttive LVD 2014/35/UE, EMC 2014/30/UE, RoHS 2011/65/UE). La fabbricazione dei semilavorati è commissionata a stabilimenti partner certificati ISO 9001 su nostro capitolato, mentre il collaudo metrologico e l'assistenza al componente avvengono nel laboratorio centrale VeroLED al CIS di Nola.
Conosciamo qualsiasi LEDwall nell'intimo della sua architettura fisica ed elettronica: dai chip LED (la parte più costosa e otticamente critica, con fili di bonding in oro puro e binning cromatico selezionato misurato con spettroradiometro Konica Minolta CS-160 D65) ai microchip driver IC a corrente costante e frequenze di refresh fino a 7.680 Hz; dal PCB multilayer con strati di rame maggiorati per dissipare il calore allo stagno di rifusione ad alta resistenza meccanica; dalla resina ottica GOB che protegge i pixel da urti e umidità ai connettori e spinotti Molex industriali che azzerano le cadute di tensione; dagli alimentatori Mean Well con PFC attivo e alto rendimento fino al telaio die-cast con chiavette fast-lock a planarità millimetrica.
A questa padronanza hardware affianchiamo sviluppatori software interni per la piattaforma CMS proprietaria e la telemetria continua Fleet Monitor PRO. Chi compra da un puro intermediario o broker commerciale acquista una scatola chiusa senza titolarità tecnica: chi acquista da chi ingegnerizza la distinta base e ripara al micro-componente ottiene un impianto documentato, tracciabile e collaudato.
Package LED
98 referenze +
98 package di 6 costruttori, con i dati
che i loro datasheet dichiarano davvero. La colonna che conta non è quanta luce fa, è
quanto lavora rispetto al proprio limite per farla.
🖨 Catalogo VeroLED da stampare o allegare a un'offerta →
La regola Scan + NIT: I NIT misurano la luce totale per metro quadro. A parità di chip, all'aumentare del passo ci sono meno LED/m² e i NIT scendono. Dimezzando lo Scan (es. passando da 1/8 a 1/4) il tempo di accensione per ciclo raddoppia (Duty Cycle dal 12,5% al 25%) e i NIT raddoppiano. Cambi il passo e lo scan qui sotto per verificare in tempo reale i NIT risultanti su ciascun package.
📊 Guida Ingegneristica: Cos'è lo Scan Rate e perché 5.000 nit a 1/8 durano il triplo di 5.000 nit a 1/16 →
Il carico è invece il rapporto fra la corrente di test e il massimo assoluto della parte: 100% vuol dire che il dato di catalogo è già il tetto, cioè che non resta riserva.

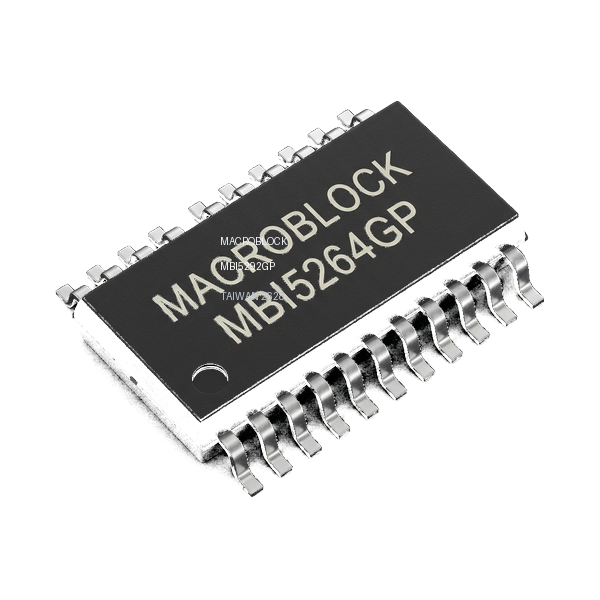

Driver IC
25 referenze +
Decidono con che corrente il LED viene acceso, quante volte al secondo e con quanti livelli di grigio. È l’anello che il cliente non vede mai e che si sente in ogni ripresa video.
📊 Scan Rate, multiplexing e frequenza di refresh PWM (3.840 Hz) →
⚡ Come i driver a basso Knee Voltage riducono i consumi del 35% →
🎛 Regolazione Current Gain e preservazione della scala dei grigi a bassi nit →
🔍 Rilevamento pixel guasti e LED Error Detection con Smart Module →

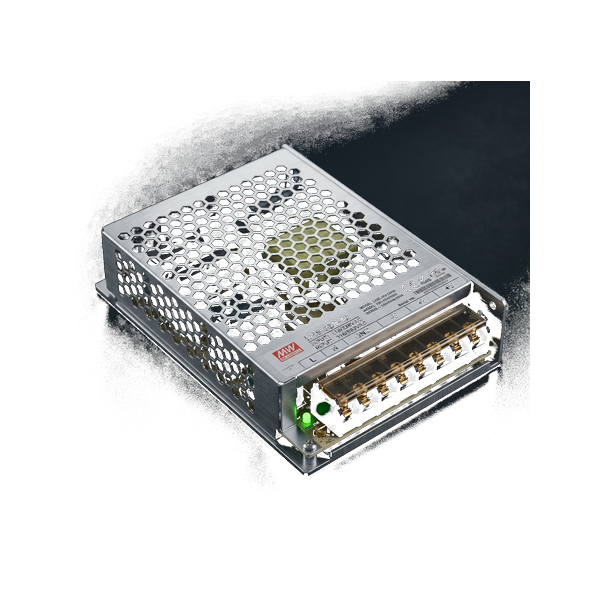

Alimentatori
7 referenze +
Si scelgono per la durata e si pagano nel rendimento. Sono dati della SERIE, non del marchio — per questo qui le caselle sono vuote finché il fornitore non manda il foglio.

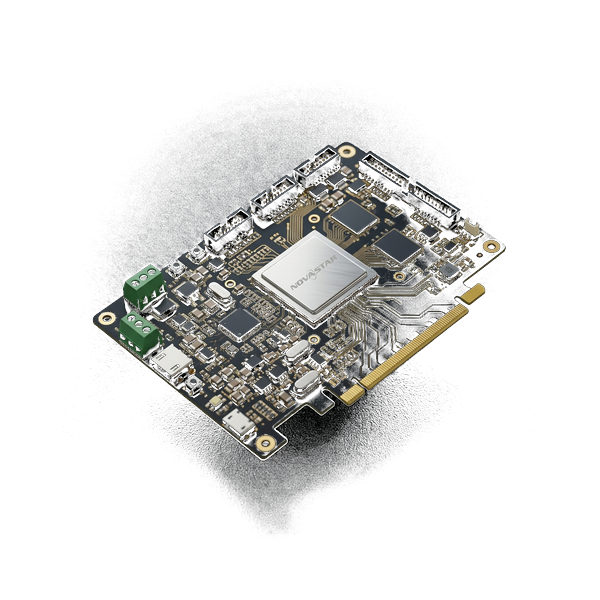

Control system
10 referenze +
Ricevono il segnale e lo distribuiscono alle schede. Cambiano il refresh utile, la gestione della luminosità e cosa si può fare da remoto.
🔍 Come le receiving card NovaStar serie A rilevano il singolo pixel spento →
🛠 Schede riceventi ledwall di ricambio e riparazione controller (NovaStar, Colorlight) →
Conduttori, Cavi Dati & Potenza
Top Selection & Test Laboratorio +
Nel campo dell’illuminazione LED, del digital signage e dei maxischermi ad alta potenza, anche i conduttori sono la nostra top selection. Un cavo sottodimensionato o con rame di bassa qualità provoca cadute di tensione deleterie (ΔV), riscaldamento anomalo delle canaline e disallineamento cromatico tra i moduli.
Per richieste standard e capitolati speciali ad altissima criticità, forniamo l’impianto cablato con i marchi di riferimento mondiali e italiani: Belden (USA), La Triveneta Cavi (Italia), Baldassari Cavi (Italia) e conduttori speciali ignifughi FG16OM16 / FGOM16 conformi alle normative CEI e CPR.
Anche i conduttori devono superare i test del nostro banco prova prima di entrare nei nostri impianti:
- Verifica Rame Elettrolitico Oxygen-Free 99,99%: Esclusione categorica di conduttori CCA (alluminio ramato), che aumentano la resistenza elettrica e si infragiliscono con le vibrazioni;
- Test Caduta di Tensione (ΔV) a regime termico (60 °C): Manteniamo la perdita al di sotto del 2% sull’intera tratta anche a pieno carico bianco continuo;
- Rigidità Dielettrica & Isolamento ad alta tensione: Collaudo con megohmetro a 1.000 V per prevenire dispersioni di corrente e scatti intempestivi degli interruttori differenziali;
- Impedenza e Return Loss su linee dati: Misura con analizzatore TDR su cavi Cat6A/7 Belden e Van Damme per garantire zero jitter e stabilità a 7.680 Hz.
🇨🇳 La selezione sulla filiera asiatica: solo produttori con certificazione italiana IMQ, UL, VDE e TÜV
Nei ledwall di importazione il 90% dei problemi di sicurezza e affidabilità nasce da cavi generici non marchiati o assemblati con mescole scadenti. VeroLED seleziona sul mercato asiatico esclusivamente produttori specializzati di primo piano, i cui lotti possiedono certificazioni rilasciate da enti terzi autorevoli, a partire dall’italiana IMQ fino a VDE (Germania), UL (USA) e TÜV:
Perché l’alimentatore non si sceglie sulla durata
Lettura +
Esistono alimentatori che durano dieci anni con un rendimento del cinquanta per cento: si risparmia sull’acquisto e si paga in corrente, tutti i giorni, per dieci anni. Su tre kilowatt utili, dodici ore al giorno, la differenza fra un buon rendimento e uno scadente supera tremilacinquecento euro l’anno di sola energia — più di quanto costi l’alimentatore. Rendimento e fattore di potenza sono dati della serie, non del marchio: li chiediamo al fornitore serie per serie, e li mettiamo per iscritto. Il conto per esteso è in questo articolo.
Marche con cui lavoriamo: Brompton · ChipOne · Chuanglian · ColorLight · Cree LED · G-Energy · HD · HwaWan · Kinglight · Linsn · MacroBlock · MeanWell · MegMeet · Nationstar · Nichia · Novastar · REESTAR · REFOND · SM · SimSum · SothLead · XingXiu.
Le chieda il datasheet, non il depliant
Se sta valutando un ledwall e ha ricevuto un’offerta, la confronti su questi punti: quale package, con che filo di bonding, a che corrente lavora, quale driver, che rendimento ha l’alimentatore. Sono cinque domande, e le risposte stanno tutte su fogli che il fornitore ha già. Le faccia a chiunque, non solo a noi: questa pagina serve a metterla in condizione di comprare bene, anche altrove.
Va detta anche l’altra metà, per non farle perdere tempo: se la scelta si riduce al prezzo, non siamo il fornitore giusto. Una fascia economica esiste anche da noi ed è a listino — ma la vendiamo dicendo che cosa monta e quanto durerà, non lasciando credere che sia l’altra cosa a meno. Chi cerca solo il numero più basso lo troverà, e non sarà da noi.
Ci faccia le sue domande → Tutte le schede componente
140 schede +
Una pagina per componente, generata dal catalogo: margine di lavoro rispetto al massimo assoluto, occupazione della cella, passo di partenza e NIT per passo e scan. Si stampano e si allegano a un’offerta. Qui l’elenco per categoria e costruttore; i dati completi si aprono nella scheda.
